Mô tả Sản phẩm
● Số chế độ: EZ40e
● IEC/EN61009-1
● Phạm vi định mức dòng điện rộng từ 6A đến 40A
● Số cực: 1P+N (Cực N bên trái)
● Dòng điện độ nhạy định mức I△n: 10, 30, 100, 300mA
● Khả năng ngắt mạch ngắn định mức: 6kA
● Đường cong vấp ngã: B và C
● Loại ngắt: (1) Lỗi tiếp đất: Điện tử; (2) Quá tải, Ngắn mạch: Nhiệt từ
● Điện áp định mức: 1P+N: 230/240V~
● Loại ngắt: AC, A, ASi, F
Giới thiệu

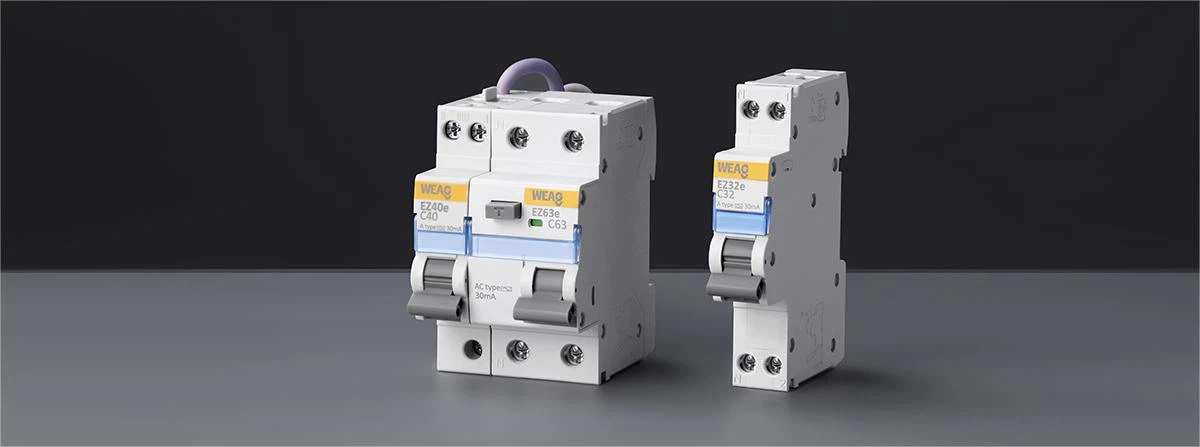

Dòng sản phẩm WEAG EZ40e C10 C16 C20 C25 C32 C40 RCBO (Residual Current Operated Circuit Breakers) được thiết kế để cung cấp khả năng bảo vệ toàn diện chống lại nhiều sự cố điện khác nhau. Chúng kết hợp các chức năng của một máy cắt mạch, một thiết bị bảo vệ chống dòng điện dư (RCD) và bảo vệ quá dòng thành một mô-đun duy nhất.
Dòng EZ40e C10 C16 C20 C25 C32 C40 RCBO cung cấp khả năng bảo vệ chống lại dòng điện ngắn mạch, quá tải, dòng điện lỗi tiếp đất, tiếp xúc gián tiếp và bảo vệ bổ sung chống lại tiếp xúc trực tiếp. Khả năng bảo vệ toàn diện này bảo vệ cả hệ thống điện và cá nhân khỏi các mối nguy hiểm tiềm ẩn.
Có hai phiên bản khác nhau của RCBO dòng EZ40e C10 C16 C20 C25 C32 C40, cung cấp tùy chọn giữa độ nhạy 10mA và 30mA, 100mA, 300mA. Xếp hạng độ nhạy đề cập đến dòng rò rỉ tối thiểu mà RCBO có thể phát hiện và ngắt. Hai tùy chọn cho phép tùy chỉnh dựa trên các yêu cầu ứng dụng cụ thể và mức độ bảo vệ cần thiết.
RCBO dòng EZ40e C10 C16 C20 C25 C32 C40 được trang bị cả dây trung tính cung cấp và dây nối đất chức năng. Dây trung tính cung cấp được sử dụng để RCBO hoạt động bình thường, trong khi dây nối đất chức năng đảm bảo nối đất hiệu quả và góp phần vào sự an toàn chung của hệ thống điện.
Tóm lại, RCBO dòng C10 C16 C20 C25 C32 C40 của WEAG EZ40e cung cấp khả năng bảo vệ toàn diện chống lại dòng điện ngắn mạch, quá tải, dòng điện lỗi tiếp địa, tiếp điểm gián tiếp và khả năng bảo vệ bổ sung chống lại tiếp điểm trực tiếp. Chúng có sẵn ở các phiên bản độ nhạy 10mA và 30mA, đáp ứng các nhu cầu ứng dụng khác nhau. Hơn nữa, RCBO được trang bị dây trung tính cung cấp và dây nối đất chức năng để đảm bảo hoạt động bình thường và tăng cường an toàn.
Lợi thế
RCBO EZ40e 1P+N kết hợp cả bảo vệ dòng điện dư và bảo vệ quá dòng trong một mô-đun duy nhất. Một số tính năng của nó bao gồm:
● Cải thiện khả năng bảo vệ: Dây trung tính cung cấp và dây tiếp địa chức năng giúp cung cấp thêm khả năng bảo vệ chống lại sự cố chạm đất và quá dòng.
● Tăng cường độ an toàn: RCBO có dây trung tính và dây nối đất giúp tăng cường độ an toàn cho các hệ thống điện bằng cách bảo vệ chống lại cả sự cố rò rỉ đất và quá dòng.
● Phù hợp với các ứng dụng cụ thể: Loại RCBO này đặc biệt phù hợp với các lắp đặt yêu cầu dây nối đất chức năng, chẳng hạn như ở các cơ sở y tế hoặc khu vực có thiết bị điện tử nhạy cảm.
● Tuân thủ quy định: Quy định ở một số ngành công nghiệp hoặc quốc gia thường yêu cầu sử dụng dây nối đất chức năng và RCBO 1P+N có dây trung tính và dây nối đất giúp đáp ứng các yêu cầu này.
● Dễ dàng lắp đặt: Giống như RCBO 1P+N tiêu chuẩn, phiên bản có dây trung tính và dây nối đất dễ lắp đặt và yêu cầu ít dây, giúp tiết kiệm thời gian và công sức trong quá trình lắp đặt.
Thông số kỹ thuật
|
Tiêu chuẩn |
IEC/EN61009-1 |
|
Sự bảo vệ |
Lỗi tiếp đất, Quá dòng, Ngắn mạch |
|
Loại chuyến đi |
Lỗi tiếp đất: Điện tử |
|
Quá tải, ngắn mạch: Nhiệt từ |
|
|
Loại bảo vệ (rò rỉ điện) |
AC, A |
|
Số lượng cực |
1P+N (1 module), Cực N bên trái |
|
Dòng điện định mức (In) |
6, 10, 16, 25, 32, 40A |
|
Khả năng ngắt mạch ngắn định mức |
6000A |
|
Dòng điện giải phóng nhiệt |
(1.13-1.45) Trong |
|
Dòng điện giải phóng từ tính |
Kiểu B: 3-5 Trong; Kiểu C: 5-10 Trong |
|
Lớp học giới hạn năng lượng |
3 |
|
Dòng điện độ nhạy định mức (I△n) |
10% 2c 30mA |
|
Khả năng đóng và cắt còn lại định mức (I△m) |
500A (Nhỏ hơn hoặc bằng 50A) |
|
Điện áp định mức Ue |
230/240V~ |
|
Điện áp cách điện định mức (Ui) |
500V |
|
Tần số định mức |
50/60Hz |
|
Dòng điện ngắn mạch lnc=l△c |
6kA |
|
Điện áp chịu được xung định mức (1,5/50) Uimp |
4000V |
|
Thời gian ngắt dòng điện dư dưới I△n |
Nhỏ hơn hoặc bằng 0.1s |
|
Cuộc sống điện |
4, 000 Chu kỳ |
|
|
Cuộc sống cơ học |
10, 000 Chu kỳ |
|
|
Lớp bảo vệ |
Cài đặt trực tiếp |
Trong hộp phân phối |
|
IP20 |
IP40 |
|
|
Nhiệt độ môi trường |
-25 độ đến +40 độ |
|
|
Nhiệt độ bảo quản |
-25 độ đến +60 độ |
|
|
Kích thước dây điện |
Đồng/Dây cứng |
Đầu dây/Vòng |
|
1-20mm2 |
1-16mm2 |
|
|
Kiểu kết nối đầu cuối |
Thanh cái loại cáp/chốt |
|
|
Mô-men xoắn siết chặt tối đa |
2.0Nm |
|
|
Cài đặt |
Lắp trên thanh ray DIN 35mm |
|
|
Sự liên quan |
Từ dưới lên |
|
|
Chi tiết đóng gói |
1+N |
|
|
240 Cái/CTN |
||
