Mô tả Sản phẩm

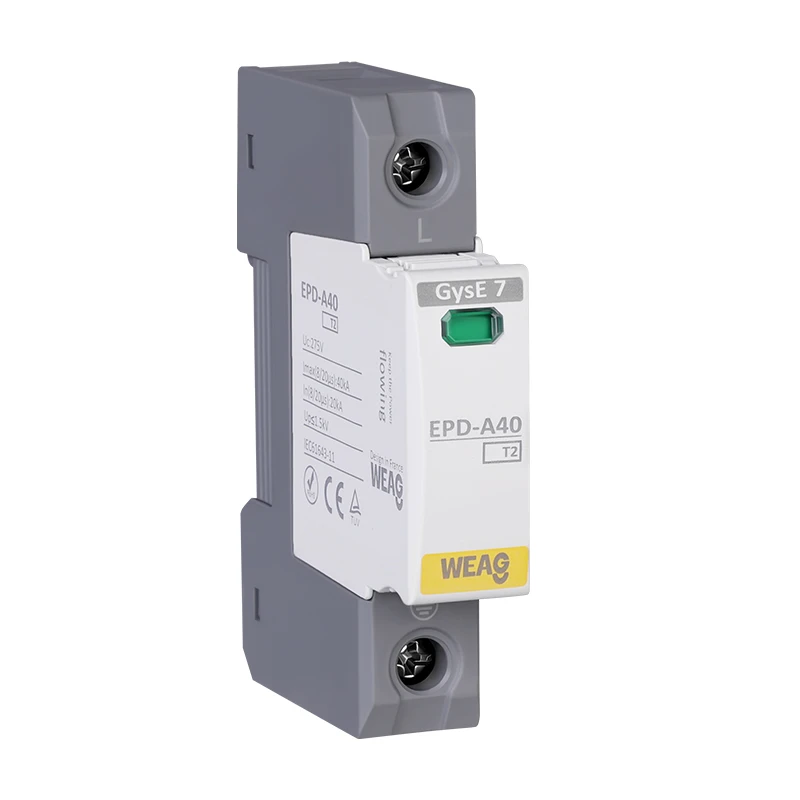

● Mã số: EPD-A40/T2

● Điện áp định mức (điện áp xoay chiều liên tục tối đa) [Uc]: 275V hoặc 385V

● Cấp độ bảo vệ: Lớp T2

● Tối đa: 40kA

● Trong: 20kA

● Mức bảo vệ điện áp [Lên]: Nhỏ hơn hoặc bằng 1,5kV

● Số cực: 1-4P, 1P+NPE, 3P+NPE

● Tiếp điểm báo động tùy chọn

Giới thiệu

SPD AC T2 40kA dòng EPD được thiết kế có mục đích để cung cấp khả năng bảo vệ mạnh mẽ cho các thiết bị và hệ thống điện chống lại các xung điện áp, thường được gọi là xung điện áp hoặc điện áp tức thời. Các xung điện áp này có thể xuất hiện từ nhiều nguồn khác nhau như sét đánh, dao động lưới điện, hoạt động chuyển mạch hoặc các nhiễu điện khác.

Mục tiêu chính của SPD AC T2 40kA dòng EPD là chuyển hướng hiệu quả các mức điện áp quá mức và hạn chế sự đột biến ở ngưỡng an toàn, do đó ngăn không cho điện áp quá mức đạt tới và gây hư hỏng cho các thiết bị điện tử nhạy cảm và thiết bị được kết nối.

Tuân thủ phân loại T2 theo tiêu chuẩn IEC61643-11 và GB 18802.11, SPD AC T2 40kA dòng EPD sử dụng các thành phần tiên tiến bao gồm varistor oxit kim loại (MOV) hoặc ống xả khí (GDT). Các thành phần này hoạt động như các thành phần chính để hấp thụ hoặc chuyển hướng các xung điện áp quá mức. Bằng cách cung cấp đường dẫn trở kháng thấp cho dòng điện xung, chúng cho phép phản ứng nhanh với các xung điện áp và chuyển hướng hiệu quả điện áp dư thừa về phía đất hoặc điểm trung tính, đảm bảo bảo vệ thiết bị được kết nối.

Hơn nữa, SPD AC T2 40kA dòng EPD còn mang lại nhiều lợi ích khác ngoài khả năng bảo vệ quá áp. Nó có thể tăng cường độ tin cậy và tuổi thọ của hệ thống điện bằng cách giảm thiểu tác hại của quá áp, giảm thời gian chết và giảm thiểu chi phí sửa chữa hoặc thay thế thiết bị.

Với thiết kế mạnh mẽ, tuân thủ các tiêu chuẩn quốc tế và sử dụng các thành phần bảo vệ tiên tiến, thiết bị chống sét lan truyền T2 AC SPD 40kA dòng EPD cung cấp giải pháp toàn diện để bảo vệ hệ thống điện, thúc đẩy hoạt động đáng tin cậy của các thiết bị điện tử nhạy cảm và mang lại sự an tâm cho người dùng.

Tính năng

● Thiết kế mô-đun đơn phổ biến, dễ dàng lắp vào

● Bao gồm một varistor và cơ chế ngắt nhiệt

● Khả năng xả đặc biệt, phản ứng nhanh

● Cơ chế ngắt nhiệt kép để tăng cường độ tin cậy bảo vệ

● Các tùy chọn kết nối đa dạng cho dây dẫn và thanh cái

● Chuyển đổi từ đèn báo xanh sang đỏ khi xảy ra lỗi, cùng với thiết bị đầu cuối báo động từ xa đi kèm

Thông số kỹ thuật

Kiểu	EPD-A40% 2fT2
Điện áp định mức (điện áp xoay chiều liên tục tối đa) [Uc]	275V hoặc 385V
Dòng điện xả danh định (8/20) [ln]	20kA
Dòng xả tối đa [Imax]	40kA
Mức bảo vệ điện áp [Lên]	Nhỏ hơn hoặc bằng 1,5kV
Theo dõi khả năng chữa cháy hiện tại tại UC [Nếu]	Cầu chì 32A sẽ không được kích hoạt ở 2kArms 255V
Thời gian phản hồi [tA]	Nhỏ hơn hoặc bằng 25ns
Cầu chì dự phòng tối đa (L)	125A gL/gG
Phạm vi nhiệt độ hoạt động (dây song song) [Tu]	-40 độ ...+80 độ
Diện tích mặt cắt ngang	35mm² đặc / 50mm² mềm
Lắp đặt trên	Thanh ray DIN 35mm
Vật liệu bao vây	nhựa nhiệt dẻo màu xám nhạt, UL{{0}}V0
Kích thước	1 chế độ
Tiêu chuẩn thử nghiệm	Tiêu chuẩn IEC 61643-11; GB 18802.11; YD/T 1235.1
Chứng nhận	Tiêu chuẩn
Loại tiếp điểm tín hiệu từ xa	Chuyển đổi liên lạc
Công suất chuyển mạch ac	250V / 0.5A
Công suất chuyển mạch dc	250V / 0.1A; 125V/0.2A; 75V/0.5A
Diện tích mặt cắt ngang cho tiếp xúc tín hiệu từ xa	Tối đa 1,5mm² rắn/linh hoạt

Câu hỏi và câu trả lời

H: Tất cả các SPD dòng EPD/EPDe có khả năng chống sét lan truyền giống nhau không?

A: Không, khả năng bảo vệ chống sét lan truyền của SPD dòng EPD/EPDe khác nhau tùy theo mức kẹp điện áp, thời gian phản hồi, khả năng hấp thụ năng lượng và sự phối hợp với các thiết bị bảo vệ khác.

H: SPD dòng EPD/EPDe thường có tuổi thọ bao lâu?

A: Tuổi thọ của SPD dòng EPD/EPDe thay đổi tùy thuộc vào các yếu tố như chất lượng, điều kiện vận hành và mức độ nghiêm trọng cũng như tần suất của các xung điện. Nhìn chung, SPD dòng EPD/EPDe có tuổi thọ là vài năm.

H: SPD dòng EPD/EPDe có thể được sử dụng kết hợp với các thiết bị bảo vệ khác không?

A: Có, SPD dòng EPD/EPDe có thể được sử dụng phối hợp với các thiết bị bảo vệ khác như cầu chì, máy cắt mạch và thiết bị ngắt mạch chống rò rỉ tiếp địa (GFCI) để cung cấp khả năng bảo vệ toàn diện.

H: SPD dòng EPD/EPDe có cần bảo trì thường xuyên không?

A: Mặc dù SPD dòng EPD/EPDe thường không cần bảo trì nhưng vẫn nên kiểm tra trực quan thường xuyên để đảm bảo chúng hoạt động bình thường và kiểm tra mọi dấu hiệu hư hỏng hoặc xuống cấp.
